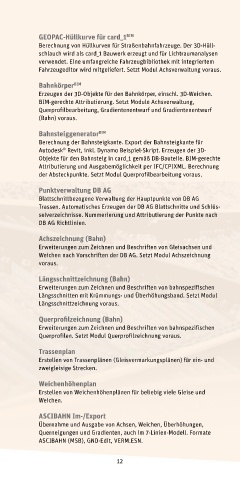

Page 12 - Das System

Bahnkörper BIM
Erzeugen der 3D-Objekte für den Bahnkörper, einschl. 3D- Weichen.
BIM-gerechte Attributierung. Setzt Module Achsverwaltung,
Querprofilbearbeitung, Gradientenentwurf und Gradientenentwurf
(Bahn) voraus.
Bahnsteiggenerator
BIM
Berechnung der Bahnsteigkante. Export der Bahnsteigkante für
Autodesk Revit, inkl. Dynamo Beispiel-Skript. Erzeugen der 3D-
©
Objekte für den Bahnsteig in card_1 gemäß DB-Bauteile. BIM-gerechte
Attributierung und Ausgabemöglichkeit per IFC/CPIXML. Berechnung
der Absteckpunkte. Setzt Modul Querprofilbearbeitung voraus.
Punktverwaltung DB AG
AVANI-konforme Vorbereitung von geometrischen und topologischen
Daten zur Prüfung und Bearbeitung von Trassendaten der DB AG.
Automatisches Erzeugen der DB AG Nummernbezirke (Zeichenflächen,
inkl. Blattschnitte) und Schlüsselverzeichnisse. Nummernbezirksbezo-
gene Verwaltung der Hauptpunkte von DB AG Trassen. Nummerierung
und Attributierung nach AVANI-Spezifikationen.
Achszeichnung (Bahn)
Erweiterungen zum Zeichnen und Beschriften von Gleisachsen und
Weichen nach Vorschriften der DB AG. Setzt Modul Achszeichnung
voraus.
Längsschnittzeichnung (Bahn)
Erweiterungen zum Zeichnen und Beschriften von bahnspezifischen
Längs schnitten mit Krümmungs- und Überhöhungsband. Setzt Modul
Längsschnittzeichnung voraus.
Querprofilzeichnung (Bahn)
Erweiterungen zum Zeichnen und Beschriften von bahnspezifischen
Querprofilen. Setzt Modul Querprofilzeichnung voraus.
Trassenplan
Erstellen von Trassenplänen (Gleisvermarkungsplänen) für ein- und
zweigleisige Strecken.
Weichenhöhenplan
Erstellen von Weichenhöhenplänen für beliebig viele Gleise und
Weichen.
ASCIBAHN Im-/Export
Übernahme und Ausgabe von Achsen, Weichen, Überhöhungen,
Querneigungen und Gradienten, auch im 7-Linien-Modell. Formate
ASCIBAHN (MSB), GND-Edit, VERM.ESN.

GEOPAC-Hüllkurve für card_1
BIM
Berechnung von Hüllkurven für Straßenbahnfahrzeuge. Der 3D-Hüll-
BAHN schlauch wird als card_1 Bauwerk erzeugt und für Lichtraum analysen
SONDERMODULE Fahrzeugeditor wird mitgeliefert. Setzt Modul Achsverwaltung voraus. 13 13
verwendet. Eine umfangreiche Fahrzeugbibliothek mit integriertem
